파우더 브레이크 (자연공냉식)
(Powder Brake Natural Air Cooling Type)
| 형명 | 토르크 kgm |
전압 DC-V |
전류 A |
전력 W |
시정수 sec |
공전부 kg/㎡ |
강제냉각시 | 중량 kg |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 풍압㎏/㎡ | 풍량㎡/min | 공률W | ||||||||
| HSB-0.3Y | 0.3 | 24 | 0.64 | 15 | 0.047 | 1.2x10-³ | - | - | - | 4 |
| HSB-0.6Y | 0.6 | 24 | 1.2 | 28 | 0.06 | 2.7x10-³ | - | - | - | 5 |
| HSB-1.2Y | 1.2 | 24 | 1.4 | 34 | 0.10 | 5.1x10-³ | 0.3 | 0.2 | 200 | 6 |
| HSB-2.5Y | 2.5 | 24 | 1.9 | 46 | 0.12 | 1.5x10-² | 0.5 | 0.4 | 380 | 8 |
| HSB-5Y | 5 | 24 | 2.8 | 67 | 0.13 | 3.8x10-² | 1.0 | 0.6 | 700 | 15 |
| HSB-10Y | 10 | 24 | 3.6 | 86 | 0.21 | 1.4x10-¹ | 1.4 | 1.1 | 800 | 30 |
| HSB-20Y | 20 | 24 | 3.8 | 91 | 0.30 | 3.7x10-¹ | 1.5 | 1.6 | 1400 | 47 |
| HSB-40Y | 40 | 24 | 5 | 120 |
0.40 | 9.7x10-¹ | 1.6 | 2.0 | 2100 | 76 |

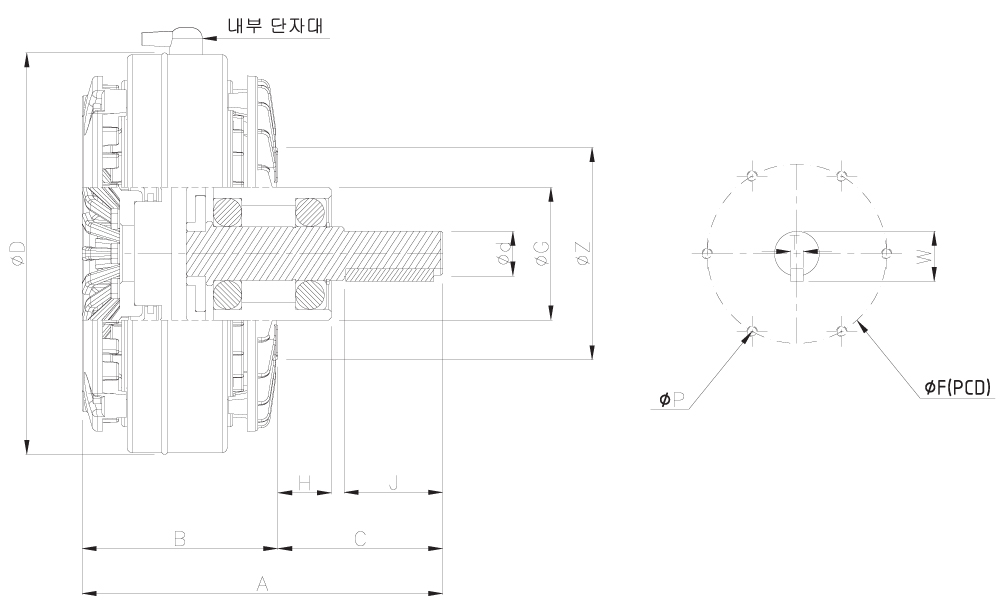

| 형명 | A | B | C | D | d(h7) | F | G(g7) | H | J | P | R | T | W | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSB-0.3Y | 104 | 72.5 | 41.5 | 120 | 10 | 64 | 42 | 14 | 22 | M5-6 | M4 | 4x4 | 11.5 | 75 |
| HSB-0.6Y | 119 | 73 | 46 | 138 | 12 | 64 | 42 | 14 | 26 | M5-6 | M5 | 4x4 | 13.5 | 75 |
| HSB-1.2Y | 130 | 81 | 49 | 150 | 15 | 64 | 42 | 15 | 29 | M6-6 | M5 | 5x5 | 17 | 79 |
| HSB-2.5Y | 159 | 94.5 | 64.5 | 182 | 20 | 78 | 55 | 18 | 43 | M6-6 | M6 | 5x5 | 22 | 99 |
| HSB-5Y | 203 | 111 | 92 | 224 | 25 | 100 | 74 | 30 | 55 | M6-6 | M6 | 7x7 | 28 | 118 |
| HSB-10Y | 252 | 152 | 100 | 290 | 30 | 140 | 100 | 28 | 65 | M10-6 | M8 | 7x7 | 33 | 160 |
| HSB-20Y | 286 | 175 | 111 | 335 | 35 | 150 | 110 | 30 | 69 | M10-6 | M10 | 10x8 | 38.5 | 173.5 |
| HSB-40Y | 325 | 186 | 139 | 395 | 45 | 200 | 130 | 35 | 92 | M12-6 | M10 | 12x8 | 48.5 | 225 |
※ 기술 개발에 따라 외형치수는 임의로 변경 될 수 있습니다.(그 외 물품은 주문생산 가능)
